Zawory pneumatyczne do myjni to specjalistyczna armatura o podwyższonej odporności chemicznej, zaprojektowana do bezawaryjnej pracy w kontakcie z agresywnymi detergentami i woskami. Wybór odpowiedniego modelu z właściwym uszczelnieniem i trybem pracy NC lub NO gwarantuje szczelność instalacji oraz bezpieczeństwo systemu. Poznaj naszą ofertę profesjonalnych zaworów i dobierz komponenty idealnie dopasowane do specyfiki Twojego obiegu.

Zawory pneumatyczne do myjni - niezawodna armatura w 2026 roku

Zawory pneumatyczne do myjni to armatura o podwyższonej odporności chemicznej, zaprojektowana do pracy w środowisku agresywnych detergentów, wosków i kwasów. Dobór odpowiedniego modelu z właściwym ciśnieniem roboczym PN oraz średnicą nominalną DN zapewnia bezawaryjną pracę instalacji przez lata.

Parametry techniczne zaworu muszą być ściśle dopasowane do specyfiki obiegu. Wartość PN musi odpowiadać maksymalnemu ciśnieniu roboczemu w danym odcinku instalacji, natomiast DN musi być zgodne z przekrojem rury, aby uniknąć spadków przepływu lub przecieków. Zbyt niska wartość PN przy skokach ciśnienia prowadzi do awarii, a nieprawidłowy DN generuje straty ciśnienia w całym obiegu myjni.

W strefach wilgotnych kluczowe jest stosowanie uszczelnień odpornych na środki alkaliczne i kwasowe. Modele takie jak Omal VIP minimalizują kontakt mediów z elementami metalowymi, co zwiększa żywotność mechaniczną armatury. Zastosowanie napędu pneumatycznego w strefach wilgotnych eliminuje ryzyko porażenia prądem w przypadku awarii.

• Uszczelnienia odporne na detergenty i woski eliminują wycieki bez konieczności częstych przeglądów
• Dedykowane zestawy naprawcze pozwalają przywrócić zawór do sprawności bez wymiany całego korpusu
• Napęd pneumatyczny w strefach wilgotnych usuwa ryzyko porażenia prądem przy awarii

Zawory pneumatyczne i napędy obrotowe - przegląd rozwiązań

Napęd obrotowy pneumatyczny w połączeniu z zaworem kulowym tworzy węzeł sterujący, w którym wybór trybu pracy decyduje o bezpieczeństwie instalacji przy zaniku ciśnienia. Tryb NC (normalnie zamknięty) zamyka zawór przy braku sygnału, natomiast tryb NO (normalnie otwarty) pozostawia go w pozycji otwartej.

Wybór między trybami zależy od rodzaju medium w instalacji myjni:

• Tryb NC - zamyka obieg detergentów i wosków, zapobiegając niekontrolowanemu wyciekowi przy awarii zasilania.
• Tryb NO - utrzymuje przepływ wody płuczącej, zapewniając ciągłość cyklu mycia mimo braku ciśnienia sterującego.
• Korpus aluminiowy - redukuje masę napędu i zwiększa odporność na korozję w środowisku alkalicznym.
• Siłownik pneumatyczny - generuje moment obrotowy bez poboru energii elektrycznej w strefie wilgotnej.
• Ogranicznik kąta obrotu - umożliwia precyzyjną regulację przepustowości bez konieczności wymiany zaworu.

Instalatorzy stosują tryb NC dla chemii oraz tryb NO dla wody, co minimalizuje ryzyko rozlania agresywnych mediów w przypadku awarii sprężarki.

Zawory kulowe 3-drogowe - precyzyjne sterowanie przepływem

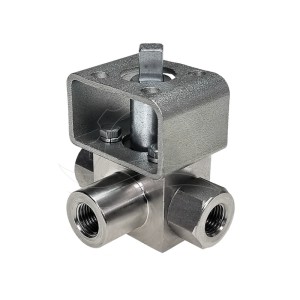

Zawory kulowe 3-drogowe rozdzielają lub mieszają strumienie mediów w jednym węźle, eliminując konieczność stosowania dodatkowych trójników. Model HPC HB23 z uszczelnieniami PTFE zachowuje szczelność przy zmiennym ciśnieniu oraz kontakcie z detergentami alkalicznymi i woskami.

PTFE wykazuje odporność chemiczną na kwasy i zasady stosowane w myjniach. Materiał ten nie pęcznieje i nie twardnieje podczas cyklicznych zmian temperatury, co zapewnia stałą siłę docisku grzybka do gniazda przez cały okres eksploatacji.

• Rozdzielanie strumieni w jednym korpusie eliminuje dodatkowe złącza i skraca czas montażu instalacji dozującej.
• Uszczelnienia PTFE zachowują geometrię przy kontakcie z woskami, co eliminuje odkształcenia wymuszające regulację docisku.
• Dobór średnicy nominalnej DN do przekroju rury zapobiega turbulencjom na wlocie, które przyspieszają zużycie grzybka.
• Kurkowy mechanizm obrotu o 90° zapewnia potwierdzenie pozycji zaworu bez konieczności stosowania dodatkowych czujników.

Wybór modelu wymaga weryfikacji zgodności DN zaworu z przekrojem przewodu. Redukcja DN o jeden rozmiar przy dozowaniu wosków zwiększa prędkość medium i przyspiesza erozję uszczelnienia.

Odporność chemiczna armatury - uszczelnienia FKM, Viton i PTFE

Uszczelnienia FKM (Viton) i PTFE zapewniają odporność chemiczną armatury w zależności od rodzaju medium: FKM wykazuje elastyczność w kontakcie z olejami i węglowodorami, natomiast PTFE charakteryzuje się obojętnością chemiczną wobec zasad i detergentów. Materiał EPDM traci sprężystość w kontakcie z olejami i woskami, co prowadzi do pęcznienia uszczelnień i konieczności częstej regulacji docisku.

Zestawy naprawcze z uszczelnieniami FKM do zaworów Omal VIP umożliwiają wymianę elementów uszczelniających bez konieczności zakupu nowego korpusu.

• Uszczelnienia FKM zachowują wymiary geometryczne w zmiennych temperaturach roboczych, co eliminuje ryzyko przecieków.
• PTFE nie ulega degradacji chemicznej w kontakcie z detergentami alkalicznymi i kwasami.
• Zastosowanie FKM zamiast EPDM przy woskach i olejach wydłuża okres eksploatacji zaworów.
• Zestaw naprawczy z FKM przywraca sprawność zaworu bez ingerencji w korpus lub napęd.

Zawory pneumatyczne do myjni - jak dobrać odpowiedni model?

Dobór zaworu pneumatycznego do myjni wymaga uwzględnienia czterech parametrów: średnicy nominalnej DN, trybu pracy NC lub NO, materiału uszczelnień oraz zakresu średnic dostępnych w danej serii. Seria Omal VIP obejmuje średnice od DN10 do DN50, co pozwala na dopasowanie armatury do każdego obiegu w instalacji myjni bez stosowania redukcji.

Przepływ w instalacji stanowi punkt wyjścia dla doboru armatury. Zbyt mały DN przy dozowaniu wosków zwiększa prędkość medium i przyspiesza erozję gniazda. Zbyt duży DN przy niskim ciśnieniu roboczym generuje niepełne otwarcie oraz turbulencje na wlocie.

Tryb pracy zaworu zależy od reakcji systemu na zanik ciśnienia sterującego. Dla obiegów chemii agresywnej właściwy jest tryb NC, ponieważ zawór zamyka się automatycznie przy awarii sprężarki. Dla wody płuczącej zalecany jest tryb NO, który utrzymuje przepływ przy chwilowym spadku ciśnienia.

• Sprawdź zgodność DN zaworu z przekrojem rury przed zamówieniem, ponieważ redukcja rozmiaru skraca żywotność uszczelnień.
• Wykorzystaj zestawy naprawcze do Omal VIP przy modernizacji instalacji, aby wymienić uszczelnienia bez demontażu siłownika.
• Wybierz aluminiowy korpus napędu, aby zmniejszyć masę węzła sterującego i wyeliminować potrzebę dodatkowej ochrony antykorozyjnej w strefach alkalicznych.
